樣品焊接熔深部位金相檢測報告-濟南峰志試驗儀器有限公司

發布時間：

2023-11-04 15:02

近日收到了客戶一個樣品，來樣為焊接板材，檢測部位要求為焊縫處。檢測項目為焊接板材焊縫處金相組織。檢測流程如下：
金相檢驗流程：切割取樣--試樣研磨--試樣拋光--試樣腐蝕--金相顯微鏡觀察金相組織和焊接熔深情況狀態。
1、切割取樣：
根據客戶樣品檢測技術要求，采用金相切割機進行試樣切割，切割過程全程采用水冷降溫的方式，避免試樣因取樣方式造成金相組織的變化。
推薦選用SQ-80型金相切割機。

2、試樣研磨：
切割后試樣，在金相試樣磨拋機上，采用由粗到細不同粒度的砂紙進行試樣研磨，研磨過程采用的320#、600#、1200#金相砂紙，磨拋機轉速450r/min，磨制到1200#砂紙留下劃痕時終止。
3、砂紙研磨后的試樣，采用拋光絲絨，表面噴灑W2.5金剛石拋光劑，磨拋機轉速600r/min進行試樣拋光至鏡面停止。
推薦選用MP-2型金相試樣磨拋機，如果檢測頻次大，可以選擇M-2型金相預磨機和P-2型金相拋光機組合。

4、試樣腐蝕：
使用4%硝酸酒精溶液對制備好的樣品進行腐蝕。沖洗后，使用吹風機將表面快速吹干。
5、金相顯微鏡觀察：

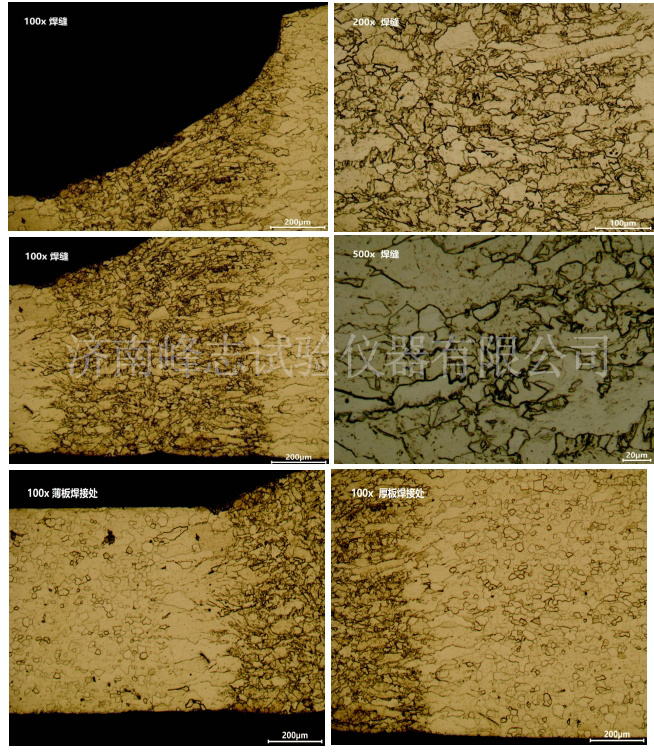

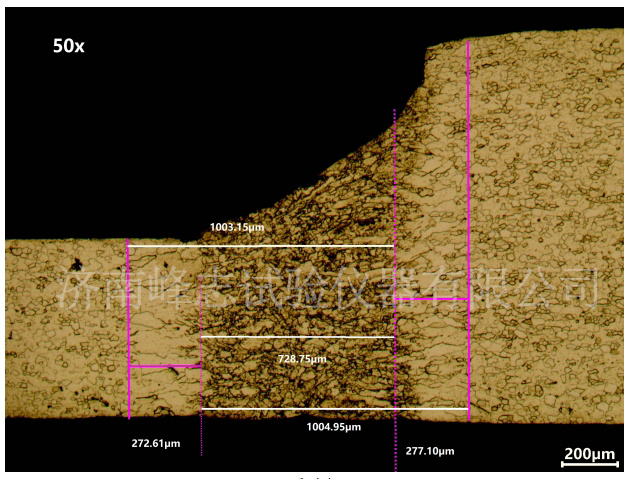

根據客戶檢測要求，放大倍數50X拍攝焊縫整體金相圖片，測試焊縫熔深寬度等數據，100X拍攝不同部位晶粒度圖片，通過晶粒度的變化對焊縫進行分析。

詳見附圖。
