灰鑄鐵（HT250）來樣檢測金相組織-濟南峰志試驗儀器有限公司

發布時間：

2023-11-13 17:16

樣品名稱：HT250
檢測項目：石墨形態，金相組織，布氏硬度檢測
檢測設備：SQ-100金相切割機，MP-2B型金相磨拋機，F(xiàn)CM2000W金相顯微鏡 ,HBS-3000CT數顯布氏硬度計
檢測結果及流程如下：
1、金相檢驗流程：
（1）切割；（2）磨拋；（3）測試布氏硬度；（4）金相顯微鏡觀察石墨形態；（5）腐蝕：金相顯微鏡觀察金相組織狀態；（6）金相顯微鏡選型推薦；
2、切割取樣：
根據客戶樣品檢測技術要求，采用金相切割機進行試樣切割，切割過程全程采用水冷降溫的方式，避免試樣因取樣方式造成金相組織的變化。推薦選用SQ-100型金相切割機。

3、試樣磨拋：
切割后試樣，在金相試樣磨拋機上，采用由粗到細不同粒度的砂紙進行試樣磨制，磨樣過程采用的320#/600#/1200#金相砂紙，磨拋機轉速450轉/分，磨制到1200#砂紙留下劃痕時終止。
砂紙磨后的試樣，采用拋光絲絨，表面噴灑W2.5金剛石拋光劑，磨拋機轉速600轉/分進行試樣拋光至鏡面停止。推薦選用MP-2B型金相試樣磨拋機，如果檢測頻次大，可以選擇M-2型金相預磨機和P-2型金相拋光機組合。

4、硬度檢測：試樣磨拋后，金相檢測前測試布氏硬度，采用HBS-3000CT數顯布氏硬度計，HT250測試結果：436HBW10/3000
根據常規HT250硬度要求，測試結果偏高，懷疑樣品取樣部位產生的白口，或者是做了其他熱處理工藝等，需要4%硝酸酒精溶液侵蝕，進一步觀察樣品金相組織，判定硬度偏高原因。

5、金相檢測：
根據客戶提供的試樣牌號：HT250，依據GB/T7216-2023灰鑄鐵金相檢驗金相檢測標準要求，放大倍數100X拍攝不同部位圖片，對組織進行分析：

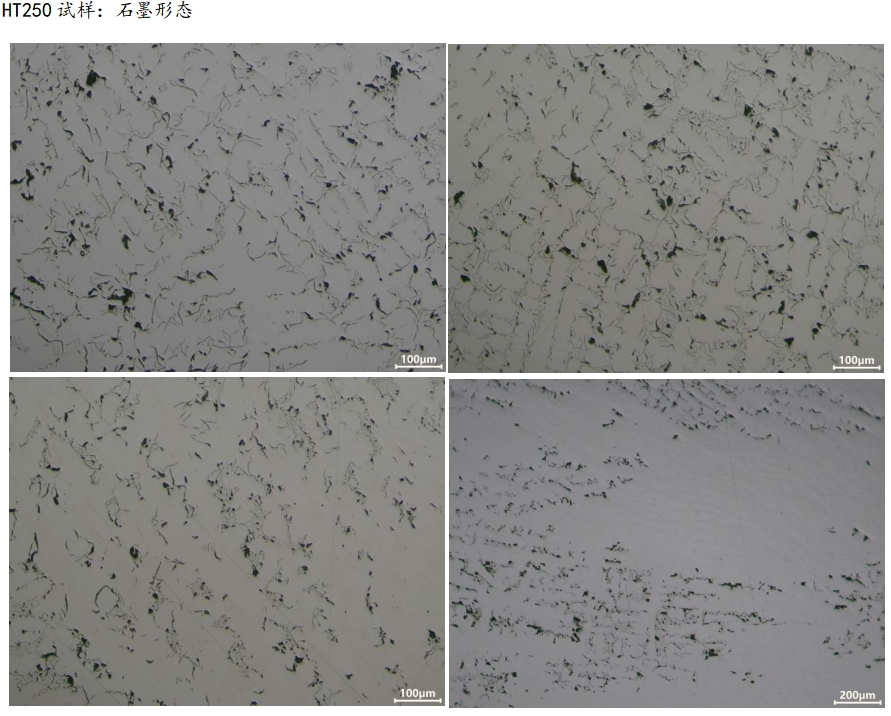

HT250試樣拋光后，采用FCM2000W金相顯微鏡100X放大觀察石墨形態：為細小卷曲的片狀石墨部分呈方向性分布，部分呈無方向性分布，還存在部分無石墨存在，石墨形態判定為D型和E型分布；

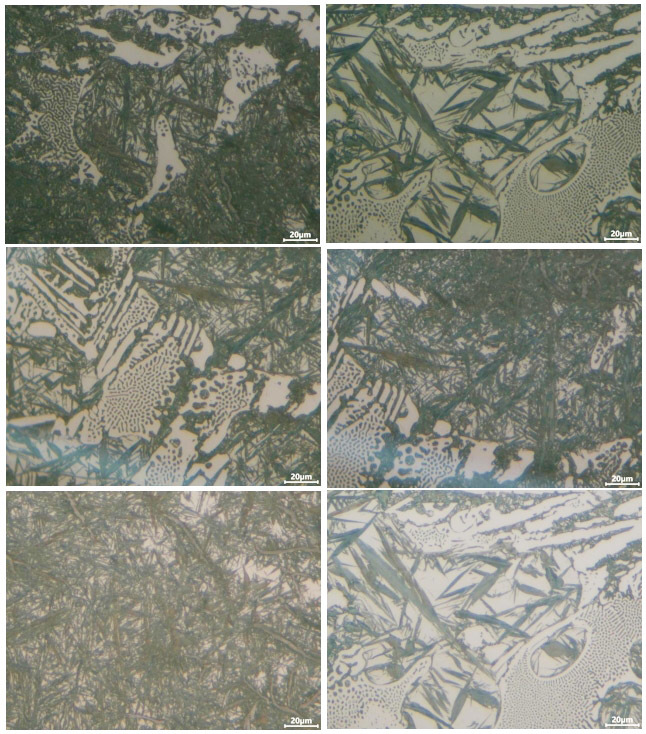

試樣用4%硝酸酒精溶液侵蝕，放大倍數100X觀察金相組織分布情況，金相組織呈現不均勻的萊氏體和骨骼狀共晶碳化物的分布，通過增加放大倍數，500X觀察，金相組織為粗針馬氏體，從組織形態推斷，硬度高是熱處理工藝呈現的結果。

6、金相顯微鏡選型推薦：由于客戶樣品做熱處理，為了更清晰辨識馬氏體等金相組織，推薦選擇配置更高的無限遠光學的金相顯微鏡，比如FXD-30MW型金相顯微鏡或者FCM5000W型金相顯微鏡，如果預算較高，可以選擇成像清晰度更高的研究級金相顯微鏡，如FX-41MW研究級金相顯微鏡等。
如果客戶做常規的灰鑄鐵和球墨鑄鐵鑄件，F(xiàn)CM2000W即可滿足檢驗要求。

7、顯微鏡效果：
