GB/T6394金屬平均晶粒度--截點法級別評定介紹

發布時間：

2023-11-13 17:16

FMIA2023版金相分析軟件評定級別模塊使用方法介紹

---之GB/T6394-2017（8.3）金屬平均晶粒度（截點法）級別評定

近期由于很多實驗室認證，認證老師會提供一些金相圖讓做評級，很多實驗員在利用軟件評級時，常發現結論不準確，今天介紹GB/T6394-2017（8.3）金屬平均晶粒度---截點法的使用技巧：

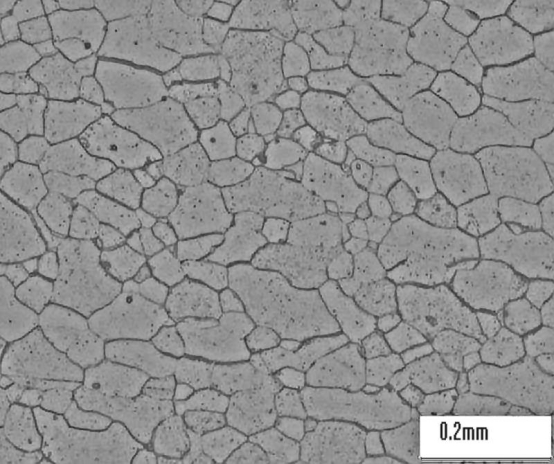

1、首先拿到認證要求評級的金相組織圖，根據金相組織圖附帶標尺，來進行金相軟件的標定。（如圖所示：標尺長度0.2mm）

2、打開軟件，點擊軟件標定進入標定界面，以圖像采樣的方式把此張圖片導入軟件，依據0.2mm標尺長度，對軟件進行使用前的分辨率參數標定。

標定好后，進入評定級別模塊選定界面，選定軟件編號002模塊。

進入試樣圖像采樣方案選擇界面，選擇圖像采樣，選擇根據認證圖片標定的硬件參數。如圖：

5、進入自動評級界面：

（1）軟件提供了多種截線工具（依據標準和認證要求，選擇合適的方式方法；本例中，選中的是500mm直線工具）：

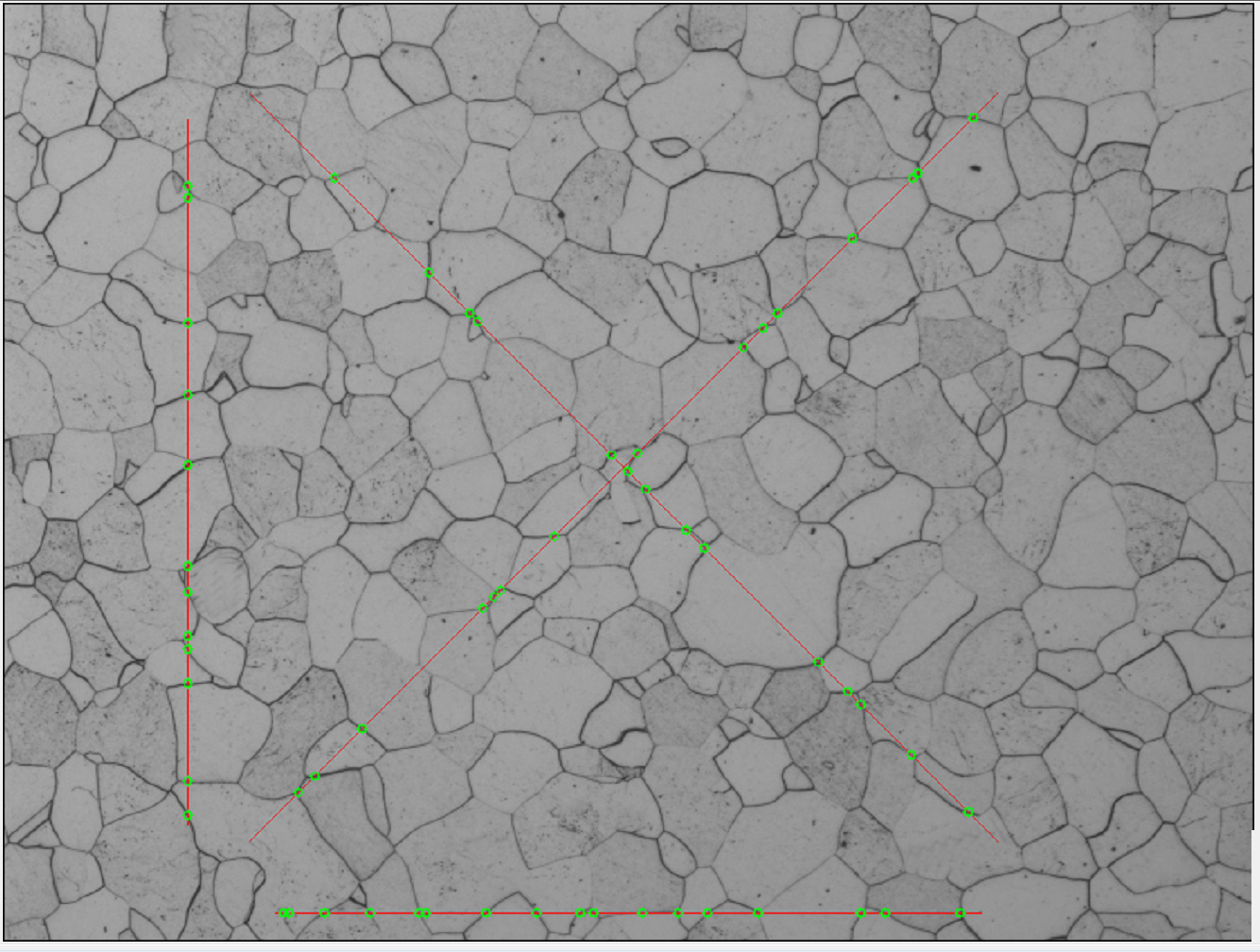

將圖像裝入該模塊，不需要做任何圖像處理，選擇合適的工具，軟件將自動分析出截點位置，并算出結果：

（3）操作者要目視法人為確認截點位置是否正確，如果截點位置有不在晶界上的點，我們需要手工添加和刪除多余的截點：

（4）截點修改刪除調整完成后，得到正確的級別結論。

（5）根據標準要求，統計3-5個視場，加入統計，得出平均晶粒度級別，生成檢測報告。
