FHVW-1XYZ全自動維氏硬度計

FHVW-1XYZ全自動維氏硬度計，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種最新專業技術，通過計算機主機實現對維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的硬度、硬化層深度、膜層厚度、兩點間距等。這一系統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重復性的硬度測試，是材料分析的重要設備。

產品關鍵詞：

全自動維氏硬度計

全自動顯微硬度計

自動維氏硬度計

所屬分類：

維氏硬度計

24小時電話：

400-990-9180

聯系我們

在線咨詢

產品詳情

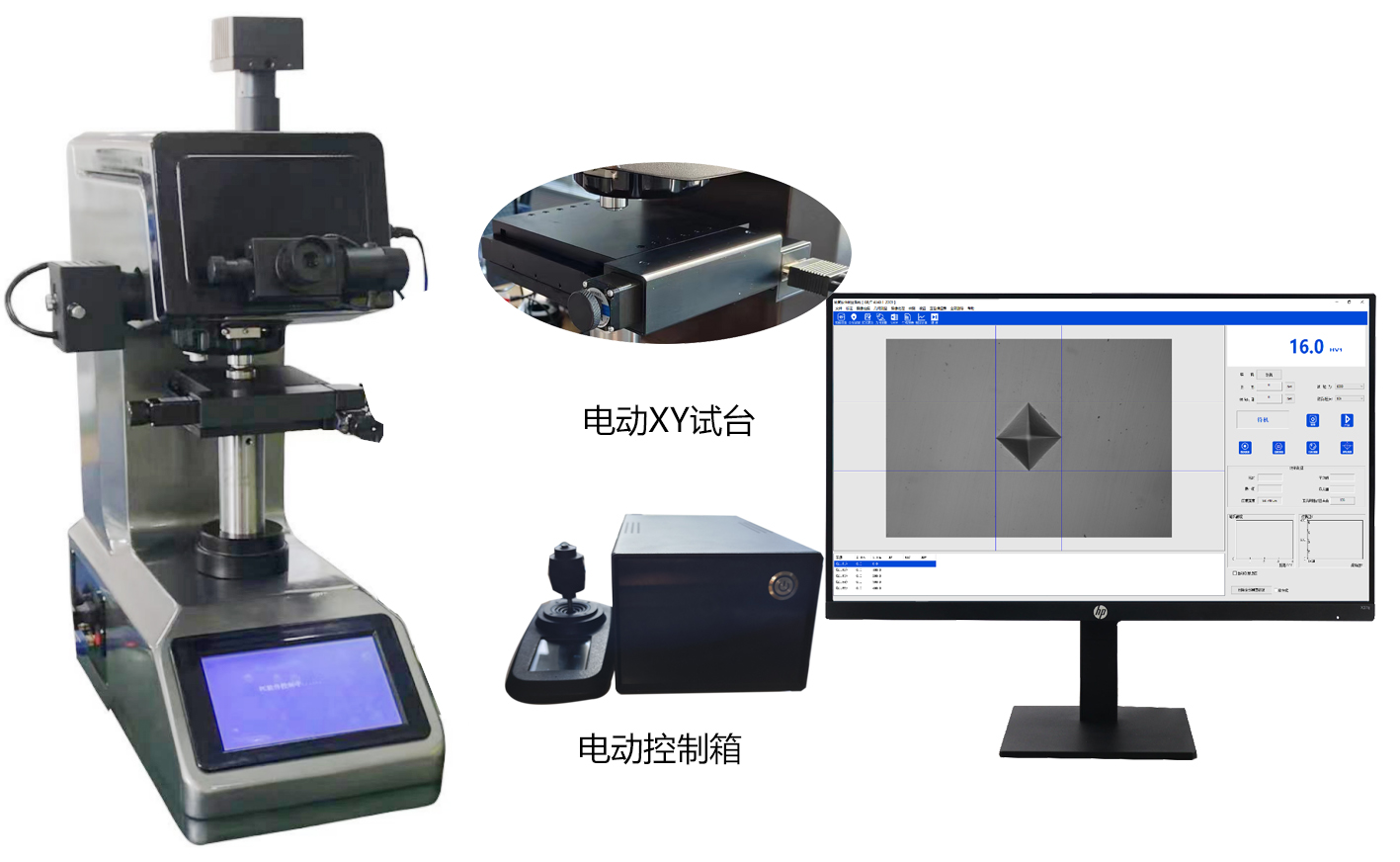

FHVW-1XYZ全自動維氏硬度計

圖片僅供參考，產品以實物為主

FHVW-1XYZ全自動維氏硬度計概述：

FHVW-1XYZ全自動維氏硬度計特點：

具有數據存儲查詢及平均值運算功能，打點定位采用三點式卡位更精準，重復打點位不偏移。

屏幕上能顯示試驗方法、試驗力、壓痕長度、硬度值、試驗力保持時間、測量次數、日期、時間、硬度轉換值等功能。

操作界面采用人性化格式，LCD顯示輸出，硬度計主機具有中英文語言切換顯示功能。

自動轉塔，精準定位。

具有轉換標尺、存儲、打印等功能，并擁有可供連接數碼相機和CCD攝像頭的螺紋接口，方便選配電腦及硬度分析測量軟件。

采用全新顯示屏LCD顯示，操作界面采用菜單式結構，可在操作面板上選擇硬度標尺HV或HK，測試的硬度值，自動計算，自動顯示?？蛇M行各種硬度值相互轉換。

FHVW-1XYZ全自動維氏硬度計組成：

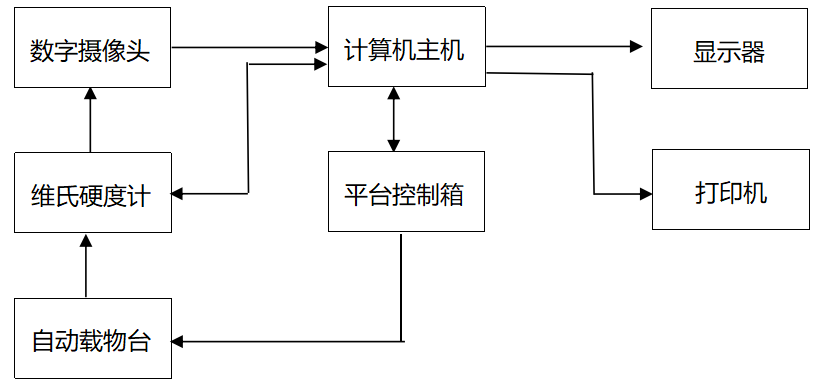

FHVW-1XYZ全自動顯微維氏硬度測量系統中，計算機主機通過RS232串口，控制維氏硬度計的動作并接收硬度計的相應信息；計算機主機通過RS232串口，控制平臺控制箱并通過平臺控制箱，控制自動載物臺移動并接收相應信息。維氏硬度計所壓的壓痕的光學信號，通過數字攝像頭成像在計算機顯示器上，再通過自動、手動讀數，測得維氏硬度值。

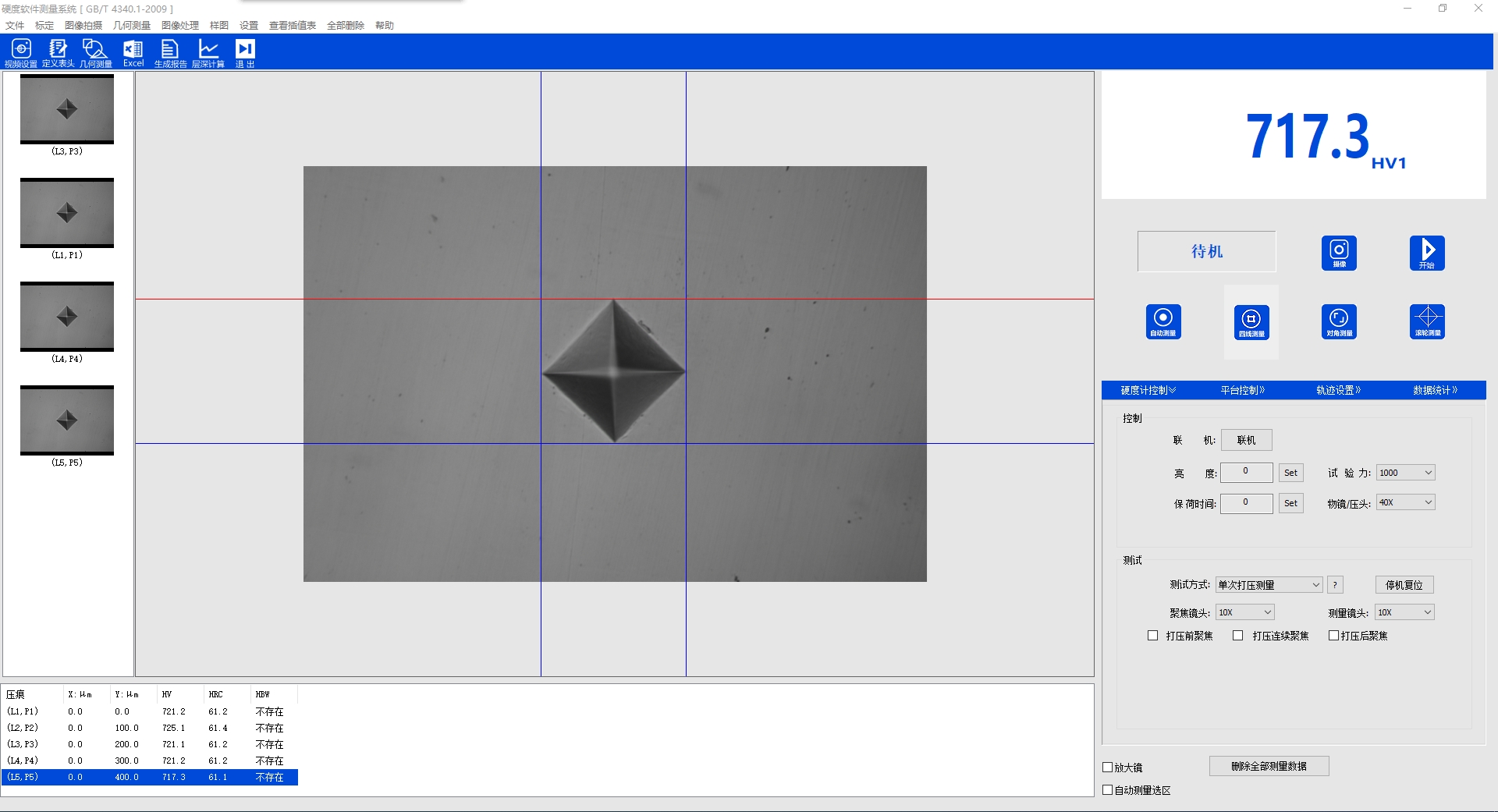

全自動維氏硬度圖像測量軟件功能介紹：

全自動維氏硬度計圖像測量軟件可全面控制硬度計動作及硬度計參數采集，包括硬度計物鏡、壓頭的選擇、保荷時間設置、燈光亮度調節、加載的啟動以及試驗力值的選取、測試方法的選擇、測量結果的獲取等。

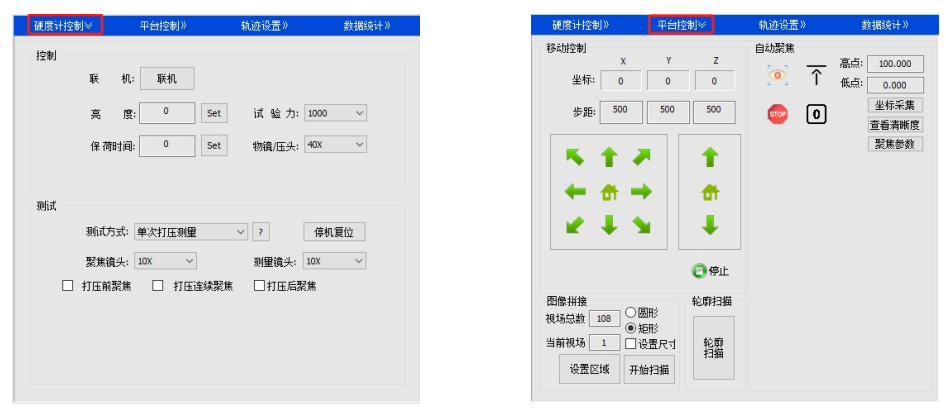

硬度計控制：通過RS232串口實現對硬度計動作的控制及信息的獲取。包括控制硬度計轉塔、加載、保荷時間設定、亮度調節以及當前試驗力等實驗參數的獲取。

平臺控制：控制電動載物臺按照設定的坐標、步距等進行各種方式的移動?？刂齐妱虞d物臺調節，自動尋找到最佳焦面。

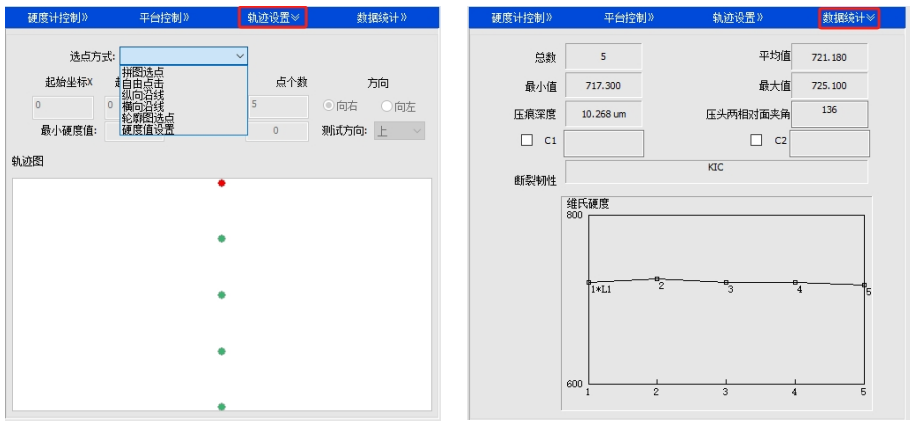

軌跡設置：選點方式多樣化，可進行拼圖選點、自由點擊、縱向沿線、橫向沿線、輪廓圖選點、硬度值設置等軌跡設置功能。

數據統計：該功能可統計測試總數、最大值、最小值、平均值、、斷裂韌性、硬度曲線等。

FHVW-1XYZ全自動維氏硬度計技術參數表：

試驗力	10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf（0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N）
最小測量單位	0.025μm
測試模式	HV/HK
硬度測試范圍	5~3000HV
試驗力施加方法	自動（加荷、保荷、卸荷）
轉塔方式	自動
物鏡	10X、40X
目鏡	10X
總放大倍率	100X（觀察）400X(測試)
試驗力保荷時間	1~60s
試件允許最大高度	70mm
壓頭中心到內壁距離	120mm
X-Y自動載物臺	臺面尺寸：190X200毫米；最大行程：45X45毫米；最小步距：小于2微米；重復定位：小于3微米；移動速度：可調；控制方式：手動控制、電動控制、計算機控制；
Z軸	電動控制
電源	AC220V±5％，50~60Hz
外形尺寸	320580650mm
主機重量	約60KG

圖像處理技術參數表：

計算機主機	適用于win11操作系統
數字成像系統	高分辨率：300萬像素（2048X1536）高清晰度：黑白圖像，清晰度更好；靶面尺寸：1/2英寸
聚焦裝置	Z軸自動聚焦
載物臺計算機控制模式	定位移動、定點移動、定向移動、任意方向移動、設定軌跡移動等多種方式。
測量方式	自動模式：自動載物臺移動+手動調焦+自動讀數手動模式：自動加載+手動目鏡刻線測量
自動讀數/手動讀數	自動讀數時間：單個壓痕讀數時間約300毫秒；自動測量精度：0.1微米；自動測量重復性：±0.8% (700HV/500gf，成像清晰)手動讀數：手動點取，自動尋點、4點測量、2對角線測量；
結果保存/輸出	存儲/輸出測量數據及實驗參數，包括D1，D2，HV，X，Y等；存儲/輸出有效硬化層深度曲線報告；存儲/輸出圖像。

FHVW-1XYZ全自動維氏硬度計裝箱單：

名稱	數量	單位	備注
硬度計主機	1	臺
電動載物臺	1	只
調節螺釘	4	只
測微計	1	只
顯微硬度塊	2	塊
大小V 形塊	共2	塊
隨機文件	1	份	含說明書、裝箱單、合格證各1份
攝像頭	1	只
維氏硬度圖像測量軟件	1	套	含軟件加密鎖，驅動U盤
控制專用連接線	1	根
電動平臺控制箱	1	個
搖桿	1	個
數據連接線	1	根
電腦	1	套	含電腦主機、顯示器
