FKX-51XY全自動孔隙率顯微鏡
產品關鍵詞：
全自動孔隙率顯微鏡
孔隙率顯微鏡
自動孔隙率顯微鏡
所屬分類：
全自動顯微鏡
24小時電話：
產品詳情
FKX-51XY全自動孔隙率顯微鏡概述：
FKX-51XY全自動孔隙率顯微鏡具有優異的成像性能，舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案。X-Y電動平臺，實現圖像的全尺寸掃描，高性能圖像合成。
高精度內定位5孔明場編碼轉換器，亮度記憶功能.
編碼型物鏡轉換器將顯微鏡的硬件設置與圖像測量軟件整合在一起。屏幕上顯示物鏡的放大倍率，同時切換倍率時也能自動調整軟件中記錄的校準值，杜絕忘記切換軟件倍率造成的測量錯誤.
亮度記憶功能，能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節，減少視覺疲勞，提高工作效率。
全新設計的一體化T型機架，全金屬高壓模鑄而成，具有優異的穩定性，高倍觀察時，像面無抖動，更確保高倍測量的檢測精度。
落射照明器采用柯拉照明系統，帶視場光闌和孔徑光闌，預設起偏鏡、檢偏鏡與濾色片插槽。單顆10W LED暖白光照明能最大程度降低觀察者的視覺疲勞。
視場光闌與孔徑光闌采用拉桿裝置，中心可調，能靈活調節照明范圍的大小，有效避免雜光對圖像的影響。
起偏鏡與檢偏鏡可實現簡易偏光觀察
FKX-51XY全自動孔隙率顯微鏡配置表：
|
部件 |
規格 |
|
光學系統 |
無限遠色差校正光學系統 |
|
觀察筒 |
30°傾斜，無限遠鉸鏈三通觀察筒，瞳距調節：50mm~75mm，單邊視度調節：-2/+8屈光度，兩檔分光比R:T=100：0或50：50 |
|
目鏡 |
高眼點大視野平場目鏡SWH10X/23mm（視度可調） |
|
物鏡 |
平場半復金相明場物鏡5X/NA0.15 WD15 平場半復金相明場物鏡10X/NA0.30 WD8.4 平場半復金相明場物鏡20X/NA0.45 WD3.0 平場半全復金相明場物鏡50X/NA0.75 WD3.0 |
|
編碼型 物鏡轉換器 |
高精度內定位5孔明場編碼轉換器，亮度記憶功能. 編碼型物鏡轉換器將顯微鏡的硬件設置與圖像測量軟件整合在一起。屏幕上顯示物鏡的放大倍率，同時切換倍率時也能自動調整軟件中記錄的校準值，杜絕忘記切換軟件倍率造成的測量錯誤.亮度記憶功能能夠記憶在使用每個物鏡時的照明亮度，當不同物鏡相互轉換時，自動對光強進行調節，減少視覺疲勞，提高工作效率。 |
|
照明系統 |
自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率10WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調。 |
|
聚焦方式 |
Z軸手動聚焦 |
|
XY電動載物臺 |
平臺行程：水平方向*豎子方向=80*60（單位mm） 螺桿導程：2000μm 重復定位精度：±3μm以內 16細分下的分辨率：?jiǎn)尾?.625μm 步進電機步距角：1.8° 額定工作電流：?jiǎn)屋S1.0A（24V電源供電） 最大負載：≥5kg 最大往返間隙：3微米 樣品最大高度25mm（可定制其他高度尺寸） |
|
驅動控制箱 |
采用通用232串口與PC機進行通信（115200波特率） 串口控制，能設置電機的移動速度，移動距離，移動方向 |
|
攝像裝置 |
510萬像素 |
|
適配鏡接口 |
0.5X |
|
孔隙率分析軟件 |
FKX2024孔隙率圖像分析軟件、高精度測微尺（格值0.01mm） |
FKX2024孔隙率圖像分析軟件
FKX2024孔隙率圖像分析通過顯微鏡圖像方法檢測汽車零部件孔隙率,符合德國大眾VW50097和PV6097標準的汽車行業用鑄鋁孔隙率測定系統，測量結果準確，可靠。主要用于分析鋁合金和鑄鐵等鑄件的鑄造孔隙分析，同時也適用于其他材料的孔隙分析及金相分析。

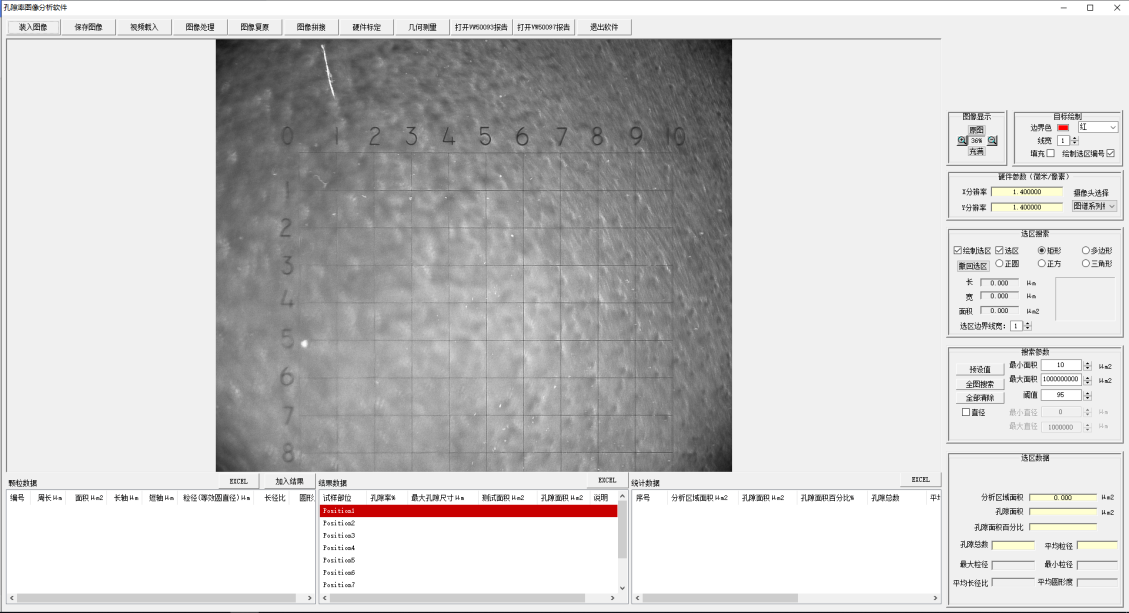

孔隙率圖像分析軟件可配合電動載物臺，實現自動掃描，自動對焦 自動拼圖 自動孔隙測量,數據統計,報告輸出。

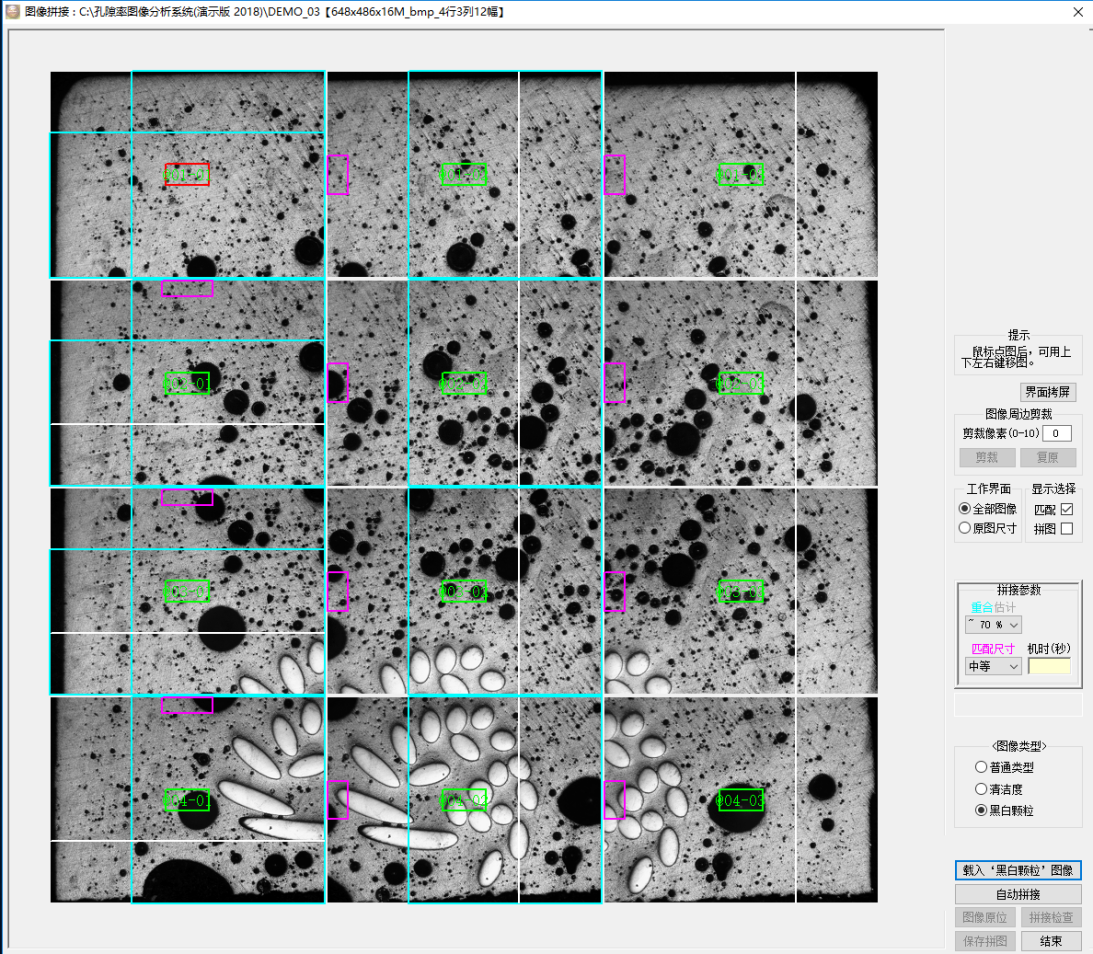

1、圖像拼接功能：設置好拼接參數和圖像類型，點擊自動拼接，自動完成圖像拼接

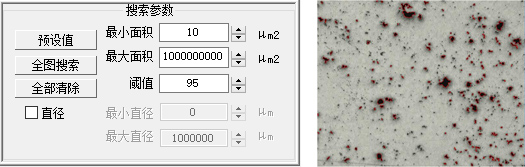

2、搜索參數設置：通過最小面積、最大面積、閾值的設置可以進行全圖搜索，搜索出全圖所設參數內的所有孔隙。

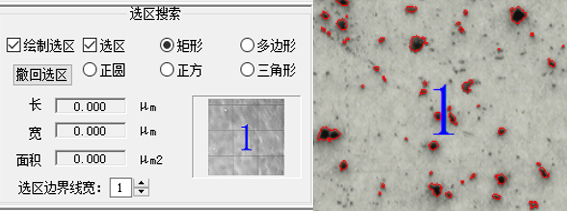

3、圖像選區：提供了矩形、多邊形、正圓、正方、三角形等選區工具，選完區后軟件自動對選區區域進行一次孔隙分析。
- 孔隙分析：可分析出每個孔隙的周長、面積、長軸、短軸、等效圓直徑、長徑比、圓形度等數據。

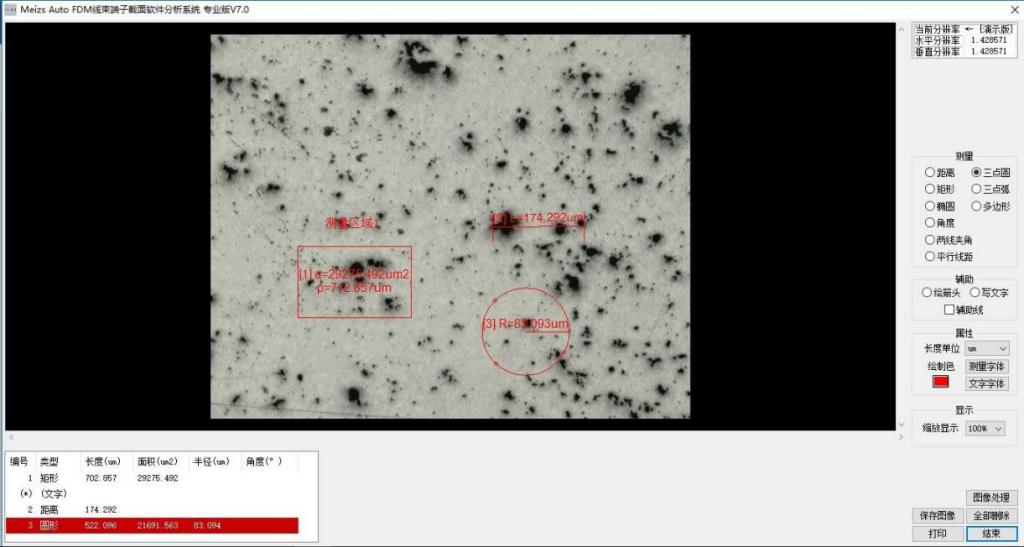

- 幾何測量：可使用多種測量工具進行尺寸測量。

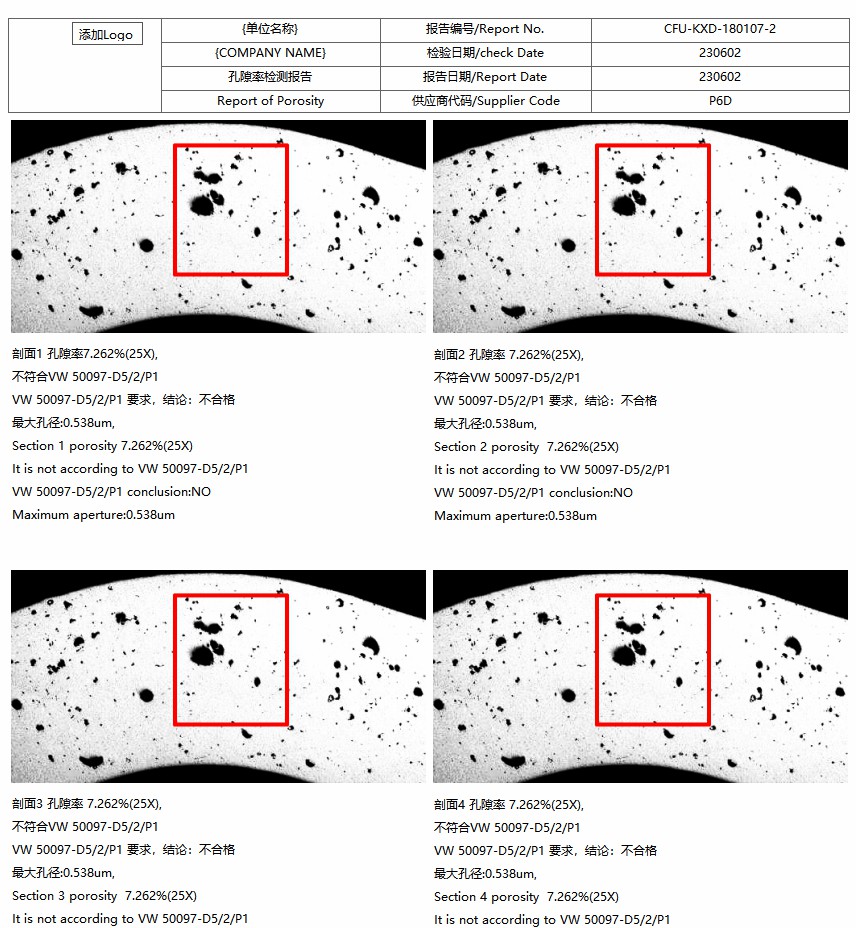

6、數據統計及報告生成：可統計出每個孔隙的詳細參數數據，并可生成VW50093或VW50097兩種報告模式。
